Kabel Drop - przeznaczony dla sieci dostępowej (FTTH) dla rozstawu słupów około 50 metrów

Charakteryzuje się on bardzo małą średnicą zewnętrzną wynoszącą około 3,0 mm, dużą giętkością i odpornością na zrywanie. Powłoka zewnętrzna kabla pozostaje odporna na promieniowanie UV. W swojej budowie kabel posiada zabezpieczenie przed przenikaniem wody oraz wzmocnienie mechaniczne w postaci włókien aramidowych.

Przekrój kabla DROP stosowanego w sieciach napowietrznych

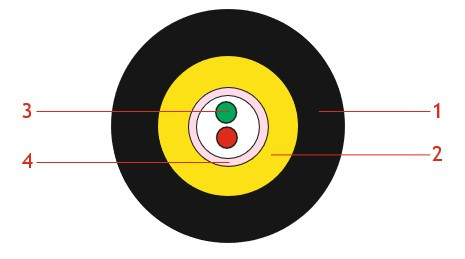

Przekrój kabla DROP

1.           Powłoka zewnętrzna UV

2.           Włókna aramidowe

3.           Włókna  światłowodowe

4.           Tuba 0.9 mm z włóknami

Kable ADSS o konstrukcji tuby centralnej CTC

Kable CTC ADSS oferowane są w zakresie pojemności od 2- do 12- włókien(czasami również 24 włókna). Cecha charakterystyczną tej konstrukcji jest jedna tuba zlokalizowana w centralnej części kabla, w której znajdują się włókna światłowodowe.  Średnica samego kabla wacha się w przedziale 5-7mm

Budowa kabli CTC ADSS stosowanych w sieciach  napowietrznych

Powłoka kabla wykonana jest z polietylenu (PE) oraz odporna na promieniowanie UV. Tuba z włóknami jest wypełniona żelem uniemożliwiającym przedostawanie się wody do wnętrza kabla. Kabel charakteryzuje się dużą giętkością i jednocześnie odpornością na zrywanie, posiadając wzmocnienie wykonane z włókien aramidowych.

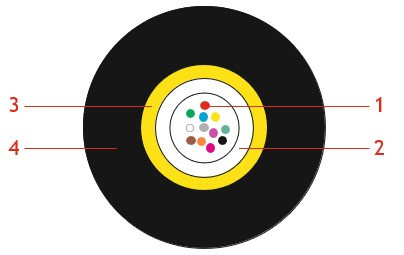

Przekrój kabla CTC ADSS

1. Włókna światłowodowe
2. Tuba centralna wypełniona żelem
3. Wzmocnienie w postaci włókien aramidowych
4. Płaszcz zewnętrzny

Kable ADSS o konstrukcji luźnej tuby LTC stosowane w sieciach napowietrznych

Powłoka kabla LTC ADSS wykonana jest z polietylenu wysokiej gęstości (HDPE) i jest odporna na promieniowanie UV. Kabel posiada suche uszczelnienie dla ochrony włókien przed przenikaniem wilgoci w postaci pęczniejącej taśmy, a tuby standardowo wypełnione są żele. Kabel stosowany w sieciach napowietrznych charakteryzuje się dużą giętkością i jednocześnie odpornością na zrywanie, jest wzmocniony włóknami aramidowymi oraz jest odporny na działanie naprężeń wzdłużnych i poprzecznych.

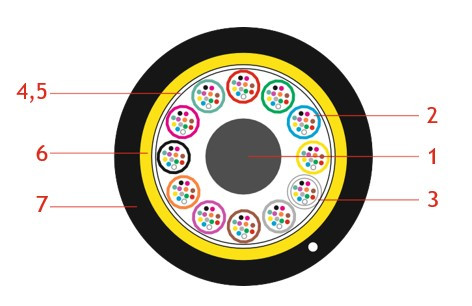

Przekrój kabla LTC ADSS

1. Centralny element wytrzymałościowy (FRP)
2. Włókna światłowodowe w luźniej tubie
3. Tuby z włóknami (2, 4, 6, 8, 12 lub 24-włóknowe) 4, 5. Taśma wodoszczelna i separująca
4. Włókna aramidowe
5. Powłoka zewnętrzna HDPE i ripcord

Parametr rozpiętości kabli LTC ADSS

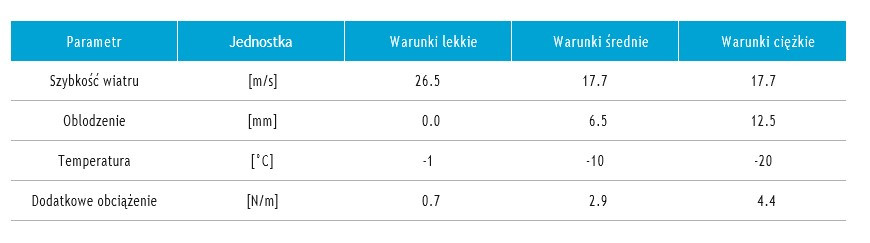

W celu założeń dla projektu sieci napowietrznych, w zakresie określania wpływu warunków środowiskowych na sieci napowietrzne, stosowane są tabele NESC (ang. National Electrical Safety Code) znane i powszechnie wykorzystywane w projektach sieci energetycznych. W oparciu o analizę parametrów ewentualnych zagrożeń, doboru właściwych rozwiązań kabli i elementów zawiesi, możliwe jest zminimalizowanie ryzyka uszkodzeń przewodów pod wpływem występujących na danym terenie niekorzystnych warunków atmosferycznych. Tabele specyfikują parametry środowiskowe, przyporządkowując je do trzech głównych grup określanych jako warunki lekkie, średnie i ciężkie. Pod uwagę są brane warunki pogodowe, które stanowić mogą największe zagrożenie dla sieci napowietrznych (maksymalna prędkość wiatru, występujące oblodzenie, najniższa temperatura występująca na danym terenie), a także ewentualny wpływ innych niesklasyfikowanych obciążeń.

Dla kabli światłowodowych poszczególnych konstrukcji istnieją szczegółowe tabele z określeniem maksymalnej rozpiętości konkretnego kabla dla danych warunków wg tabeli NESC.  Rozpiętość kabla definiuje dystans pomiędzy słupami, a dobór kabla wynika z parametru jego mechanicznej wytrzymałości wzdłużnej.

Przykładowa tabela zastosowania kabli światłowodowych dla maksymalnych rozstawów w danych warunkach wg NESC, dla sieci napowietrznych

Parametr zwisu kabla tzw. sag

Zwis w płaszczyźnie pionowej i poziomej wynika z dystansu pomiędzy elementami podbudowy słupowej przy uwzględnieniu występujących samoistnych naprężeń pod wpływem ciężaru oraz wzdłużnej rozciągliwości cieplnej kabla. Parametr jest wykorzystywany do obliczeń maksymalnych dopuszczalnych zwisów kabla w sieciach napowietrznych.

Parametry rozpiętości kabla oraz jego zwisu pozostają ze sobą w ścisłej korelacji – większa rozpiętość kabla (długość przęseł) wpływa na możliwość większego zwisu kabla.

Parametry wytrzymałości kabla światłowodowego na rozciąganie w sieciach napowietrznych

Parametr MAT (Maximum Allowable Tension) wskazuje maksymalną dopuszczalną siłę rozciągającą, której działania na kabel nie powoduje utraty jego właściwości transmisyjnych i nie wpływa na skrócenie żywotności kabla.

Parametr MOT (Maximum Operating Tension) wskazuje maksymalną dopuszczalną siłę rozciągającą, której działanie na kabel nie powoduje pogorszenia jego właściwości transmisyjnych (siła nie powoduje naprężenia włókna oraz nie dochodzi do wzrostu tłumienności). W odniesieniu do kabli LTC ADSS parametr MOT przyjmuje wartości identyczne z Tl (obciążenie długoterminowe w trakcie pracy).

Parametr sprężystości wzdłużnej kabli (moduł Younga)

Wielkość charakteryzująca sprężystość materiału, która pozwala na określenie naprężeń pojawiających się przy rozciąganiu. Współczynnik określany także jako moduł Younga przyjmuje różne wartości w zależności od typu oraz pojemności kabla ADSS.
